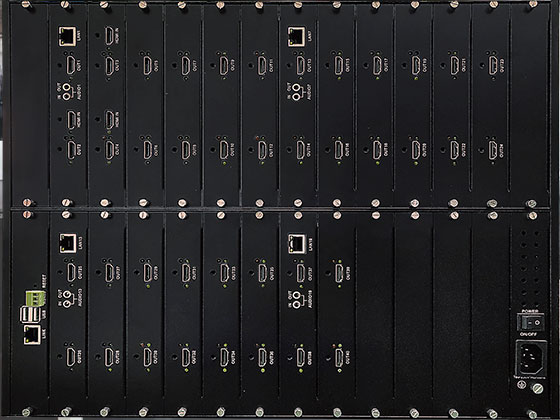

多屏拼接處理器是配置靈活、運行穩定的高性能信號切換、分配及視頻圖像處理工作站，適用于教育科研、政府公告、信息出版、行政管理、軍事指揮、展覽展示、安防監控、家電銷售等領域。產品集高清視頻信號采集、實時高分辨率數字圖像處理、三維高階數字濾波等高端圖像處理技術于一身，具有強大的信號處理能力。采用大容量高速FPGA陳列式組合處理構架，無CPU和操作系統。，高性能全硬件架構板卡式設計，圖像無延遲、無離散化、不丟幀、無失真，實現了圖像的完美呈現。支持VGA、HDMI、IP、CVBS、等多種信號輸入，單個輸出通道最高支持分辨率1920×1080@60Hz，形成統一完整的拼接圖像。
輸出接口類型 | HDMI/DVI |
輸入分辨率 | VGA/HDMI:1920×1080@60Hz及以下 |
| CVBS:標清信號 |
輸出分辨率 | HDMI:1920×1080@60Hz / 1366×768@60Hz |
輸入板卡 | HDMI輸入：每塊板4路輸入 |
| 混合輸入：每塊板2路hdmi輸入 + 2路VGA(或CVBS）輸入 |
| DVI輸入：每塊板4路輸入，通過轉換接頭， |
| 每個輸入可以連接以下任何信號之一：DVI/HDMI/VGA/YPBPR/CVBS |
| SDI輸入：每塊板4路輸入，支持3G-SDI，HD-SDI等各種SDI模式 |
輸出板卡 | HDMI輸出：每塊板4路輸出 |
| DVI輸出：每塊板4路輸出 |
MAX:輸入/輸出數量 | 10路板卡輸入/10路板卡輸出 |
| （40路輸入/40路輸出） |
控制規模 | 單臺最大連接40塊屏 |
圖形處理能力 | 窗口可任意漫游、疊加、縮放 |
單屏最多窗口 | 2個窗口 |
點對點 | 實現點對點精細圖像處理 |
無閃爍切換 | 直接切換到新的畫面,中間沒有任何中間不穩定的閃爍現象 |
60Hz | 縮放漫游疊加處理過程中保持60Hz刷新率 |
垂直方向同步 | 快速移動的圖像無錯位的現象 |
控制接口 | RS232輸入/環出/RJ45 |
控制軟件 | 處理器控制軟件 |
機箱尺寸 | 455mm（長）×290mm（深）×270mm（高） |
機箱材質 | 金屬 |
重量 | 10kg |
電源輸入 | 100-240VAC,50/60Hz |
整機功耗 | <200W |
散熱 | 內置風扇 |
工作溫度 | -10℃~+55℃ |
工作濕度 | 10%~90% |
工作時間 | 7×24小時 |
